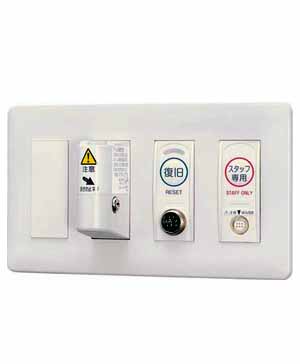

ケアコールライトコンセント
| 製品名 | ケアコールライトコンセント |
|---|---|
| 型名 | BF-373WZU |
| 形状 | 壁埋込形（JIS4個用スイッチボックスカバー付） |
| 材質 | モジュール：ABS樹脂 ブラケット：アルミダイカスト製 |
| 価格(税別) | 64,600円 |
製品情報
プレート:別途
復旧・緊急呼出ボタン:ノンロック式
コンセント:
7P(金属製・脱落警報対応)
6P(樹脂製・脱落警報対応)
呼出・緊急呼出確認灯:LED（オレンジ）
照明用電源入力・電源:AC100V±10V 50/60Hz DC12V 1.25A
※アームブラケット付 断線防止コネクタ（別途手配），脱落保留機能あり
ご利用について
本姿図データは、AutoCADにて作成しております。(一部製品に関しましては、外観写真も掲載しております。)
AutoCADお使いのお客様は、DWG形式をご利用下さい。AutoCAD以外のCAD、またはDXFファイルを取り込めるソフトをご使用のお客様はDXF形式でご利用下さい。
※ファイルのデータスケールは、すべて1/100で描かれています。文字フォントファイルは、SIMPLEX、BIGFONTです。
