ナースコールシステム R-A型

ナースコールR-A型【アナログ式】

病院の規模や病棟科目に対応して設置時に通話方式の選択が可能。
標準でハンディナースコール(PHS)と連動できるなど、看護に必要な基本機能を持ちながら、価格を抑えたナースコールシステムです。

1ベッド1チャンネル方式、1ルーム1チャンネル方式が選択できます

ご希望に応じてベッド単位とルーム単位の選択ができます。

1ベッド1チャンネル方式

1ベッド1チャンネル方式

1ルーム1チャンネル方式

1ルーム1チャンネル方式
※配線(本数)が異なりますので、施工前の仕様打ち合わせでご検討、ご決定ください。

呼出に素早く対応。患者さんごとの音量調整も可能です

呼出音で「一般呼出・子機の脱落警報」「 緊急呼出(スタッフコール)」を知らせます。

※子機によって異なります

呼出した患者さんが一目でわかります。広角・高輝度LEDを採用した個別呼出灯が点灯します。

緊急回線が設定できます。

患者さんの状態に合わせて個別に音量を切り替えることができます(個別音量調整5段階)。

小さな声もはっきり聞こえるわ

チーム設定ができます。

チームごとに呼出音(メロディー10種類/チャイム音/トレモロ音から選択)を設定できます。

リモート副親機に接続可能。半掛けでも自動的にリセットします

リモート副親機を接続することにより、親機から離れた場所でも呼出に応答できます(着信専用)。

休憩室などでも呼出に応答できます。 ボード形・卓上形とも3台まで接続できます。 親機から離れた場所でも呼出に応答できます

忙しいときなど、受話器が半掛けになっても自動的にリセットします。

すべての動作から3分でナースコールシステムは待機状態に戻ります。呼出があれば通常通り使用できます。 受話器が半掛けになっても自動的にリセットします

ハンディーナースコール(PHS)と連動することができます

院内どこでも呼出に応答でき、効率的な看護ができます。

院内どこでも呼出に応答でき、効率的な看護ができます

PHS同士で通話ができ、看護の動線を短縮することができます。

PHS同士で通話ができ、看護の動線を短縮することができます。

少人数となる夜間など、スタッフステーションから離れていてもその場ですぐ呼出が受けられます。

離れていてもその場ですぐ呼出が受けられます

R-A型はリプレースも簡単です

施工がしやすいので、工事は短期間ででき、経済的です。日程は患者さんや病棟の予定を優先して組みます。

施工がしやすい

病室単位での工事です。工事中も他の部屋は、通常通りナースコールを使用できます。

病室単位での工事です

ベッドサイドのユニットの交換・取付作業は、ひとつにつき10~15分で完了します(既存のベッドサイド子機の状況により若干異なります)。呼出・通話の確認も、その場で行います。

ベッドサイドのユニットの交換・取付作業は、ひとつにつき10~15分で完了します

患者さんへの負担が少ないよう配慮します。ベッド移動は1m程度で大丈夫です。

患者さんへの負担が少ないよう配慮します

患者さんのプライバシー保護機能を標準搭載したコンパクトな個別廊下灯

ワンタッチのスライド機構で患者さんの名前の表示/非表示ができ、確認も簡単です。1床から6床トイレ付きまでを同一のコンパクトケースに収めましたので、廊下の壁面空間もスッキリと一体感をもたせることができます。

氏名非表示状態※プライバシーカバーは上げた状態で止めることができます

患者さんからの呼出

病室から呼出
患者さんが子機の呼出ボタンを押すと、子機の確認灯が点灯します
病室から呼出
廊下では
代表表示灯、個別表示灯が点灯(通話開始で消灯)
廊下では
移動中(PHS)では
呼出音が鳴り、画面に部屋・ベッド番号・呼出種別等を表示
移動中(PHS)では
スタッフステーション(親機)では
個別呼出灯が点滅し、一般呼出音が鳴ります
スタッフステーション(親機)では
対応
呼出を確認し、駆けつけます(システムによっては通話もできます)
対応

患者さんからの呼出

トイレから呼出
トイレ・浴室用ボタンを押す、またはひもを引きます
病室から呼出
廊下では
代表表示灯、個別表示灯が点灯(通話開始で消灯)
廊下では
移動中(PHS)では
緊急呼出音が鳴り、画面にトイレ・浴室名等を表示
移動中(PHS)では
スタッフステーション(親機)では
個別呼出灯が速く点滅し、緊急呼出音が鳴ります
スタッフステーション(親機)では
対応
呼出先を確認し、すぐ向かうことができます(通話機能がある場合は通話が可能)
対応

応援要請の緊急コール

病室から呼出
看護師が緊急呼出ボタンを押します
病室から呼出
廊下では
代表表示灯が点滅、個別表示灯は点灯(通話開始で消灯)
廊下では
移動中(PHS)では
緊急呼出音が鳴り、画面に部屋・ベッド番号等を表示
移動中(PHS)では
スタッフステーション(親機)では
個別呼出灯が速く点滅し、緊急呼出音が鳴ります
スタッフステーション(親機)では
対応
呼出先を確認し、すぐ向かいます
対応

子機の脱落

脱落
子機が脱落すると自動的に警報機能が働きます
病室から呼出
廊下では
代表表示灯、個別表示灯が点灯(通話開始で消灯)
廊下では
移動中(PHS)では
一般呼出音が鳴り、画面に部屋・ベッド番号等が表示
移動中(PHS)では
スタッフステーション(親機)では
個別呼出灯が点滅し、一般呼出音が鳴ります
スタッフステーション(親機)では
対応
病室に行き、子機を接続します
対応

スタッフステーション

ナースコールボード形親機

ナースコールボード形親機
R-A型60局
BRP-60A

その他型名
BRP-20A/BRP-40A/
BRP-80A

ナースコール卓上形親機

ナースコール卓上形親機
R-A型80局
BRC-80A

その他型名
BRC-10A/BRC-20A/
BRC-40A/BRC-60A

壁掛金具
HZ-061RA/HZ-021RA/
HZ-041RA/HZ-081RA

休憩室など

リモート副親機

リモート副親機
(着信専用)
BSP-01

モジュラコンセント

モジュラコンセント
BB-201AU

外設アラーム(24V)

外設アラーム(24V)
IB-503U/24

関連製品

リモート副親機

リモート副親機
(着信専用)
BSP-01

その他型名

夜間切替器卓上形10局
BRN-10C

夜間切替器卓上形20局
BRN-20C

夜間切替器卓上形40局
BRN-40C

夜間切替器下取付形

夜間切替器下取付形20局
BRN-20PT

夜間切替器下取付形40局
BRN-40PT

夜間切替器下取付形60局
BRN-60PT

廊下

個別廊下灯4床室

個別廊下灯4床室
<トイレ付>用
BL-505R-T

プライバシーカバー

プライバシーカバー
Z-128/3(1~3床室用)
Z-128/6(4~6床室用)

その他型名
型名 仕様
BL-501R 1床室用
BL-502R 2床室用
BL-503R 3床室用
BL-504R 4床室用
BL-506R 6床室用
BL-502R-T 1床室<トイレ付>用
BL-503R-T 2床室<トイレ付>用
BL-504R-T 3床室<トイレ付>用
BL-505R-T 4床室<トイレ付>用
BL-507R-T 6床室<トイレ付>用
露出ボックス

露出ボックス
HK-500WZR

マスクプレート

マスクプレート
HP-503WZR(1~3床室用)
HP-508WZR(4~6床室用)

代表廊下灯

代表廊下灯
BL-673U/8

代表廊下灯(台形)

代表廊下灯(台形)
BL-641U/8

代表廊下灯(丸形)

代表廊下灯(丸形)
BL-113/8

代表廊下灯(台形)

代表廊下灯(台形)
BL-641A/8-HPW

復旧ボタン

復旧ボタン
BR-302RAU

復旧ボタン

復旧ボタン
BR-302RB-HPW

共用部/トイレ・浴室

呼出押ボタン

呼出押ボタン
BT-311ZR
BT-312ZR(引きひも付)

呼出押ボタン(復旧付)

呼出押ボタン(復旧付)
BT-313ZR
BT-314ZR(引きひも付)

浴室用引きスイッチ

浴室用引きスイッチ
BB-721ZR

壁埋込形子機

壁埋込形子機
BA-305RU

車いすトイレ用押ボタン

車いすトイレ用押ボタン
RB-771

コンセント(保持回路付)

コンセント(保持回路付)
BB-107RU

天井埋込スピーカ子機

天井埋込スピーカ子機
BS-331R

天井埋込マイク子機

天井埋込マイク子機
BM-331R

天井埋込丸形パネル

天井埋込丸形パネル
BS-300P

天井埋込マイク子機

天井埋込マイク子機
BM-506R

天井マスクプレート(丸形)

天井マスクプレート(丸形)
HP-150R

天井マスクプレート(角形)

天井マスクプレート(角形)
HP-150S

病室

1ベッド1チャンネル方式(ベッド単位での通話)
ハンド形子機

ハンド形子機
BA-501 4Pプラグ

ハンド形子機(握り押ボタン付)

ハンド形子機
(握り押ボタン付)
BA-511
4Pプラグ

ハンド形子機(カールコード式)

ハンド形子機
(カールコード式)
BA-501-C
BA-511-C
(握り押ボタン付)4Pプラグ

握り押ボタン

握り押ボタン
RB-822
2Pプラグ
RB-823(脱落警報用)
3Pプラグ

握り押ボタン(カールコード式)

握り押ボタン
(カールコード式)
RB-822-C
2Pプラグ
RB-823-C(脱落警報用)
3Pプラグ

壁埋込形子機

壁埋込形子機
BA-304RU
2Pコンセント

ハンド形子機コンセント

ハンド形子機コンセント
BB-105AU
4Pコンセント

ハンド形子機コンセント

ハンド形子機コンセント
BF-121RU
4Pコンセント

ハンド形子機コンセント

ハンド形子機コンセント
BF-122RU
4Pコンセント

ハンド形子機コンセント

ハンド形子機コンセント
BF-123RU
4Pコンセント

ケアコールライト

ケアコールライト
BA-531
7Pコンセント

ケアコールライトコンセント

ケアコールライトコンセント
BF-373RU
3P・7Pコンセント

インターホン子機

インターホン子機
SB-312F

壁埋込形子機

壁埋込形子機
BA-303RU

1ルーム1チャンネル方式(部屋単位での通話)

握り押ボタン

握り押ボタン
RB-822
2Pプラグ

握り押ボタン

握り押ボタン
(カールコード式)
RB-822-C
2Pプラグ

コンセント

コンセント
BB-101U
2Pコンセント

コンセント(保守回路付)

コンセント(保守回路付)
BB-107RU
2Pコンセント

コンセント(マイク付)

コンセント(マイク付)
BM-602RU
2Pコンセント

天井埋込スピーカ子機

天井埋込スピーカ子機
BS-331R

天井埋込マイク子機

天井埋込マイク子機
BM-331R

天井子機丸形パネル

天井子機丸形パネル
BS-300P

天井埋込マイク子機

天井埋込マイク子機
BM-506R

天井マスクプレート(丸形)

天井マスクプレート(丸形)
HP-150R
2Pコンセント

天井マスクプレート(角形)

天井マスクプレート(角形)
HP-150S

マットセンサー(ナチュラルブラウン色)

マットセンサー
(ナチュラルブラウン色)
RS-102BRA
RS-103BRA

マットセンサー(グレー色)

マットセンサー
(グレー色)
RS-102GYA
RS-103GYA

分配コンセント

分配コンセント
BB-301-2P/2P
BB-301RS-2P/4P-NC

子機・周辺機器

ナースコール子機

ナースコール子機

患者さんの立場になって研究・開発を行ったナースコール子機のご紹介。

詳しくはこちら

ナースコール子機サポート製品

ナースコール子機サポート製品

ナースコール子機をさらに使いやすくサポートする製品のご紹介。

詳しくはこちら

結線図例 [1ベッド1チャンネル方式]

図面資料

結線図例 [1ルーム1チャンネル方式]

図面資料

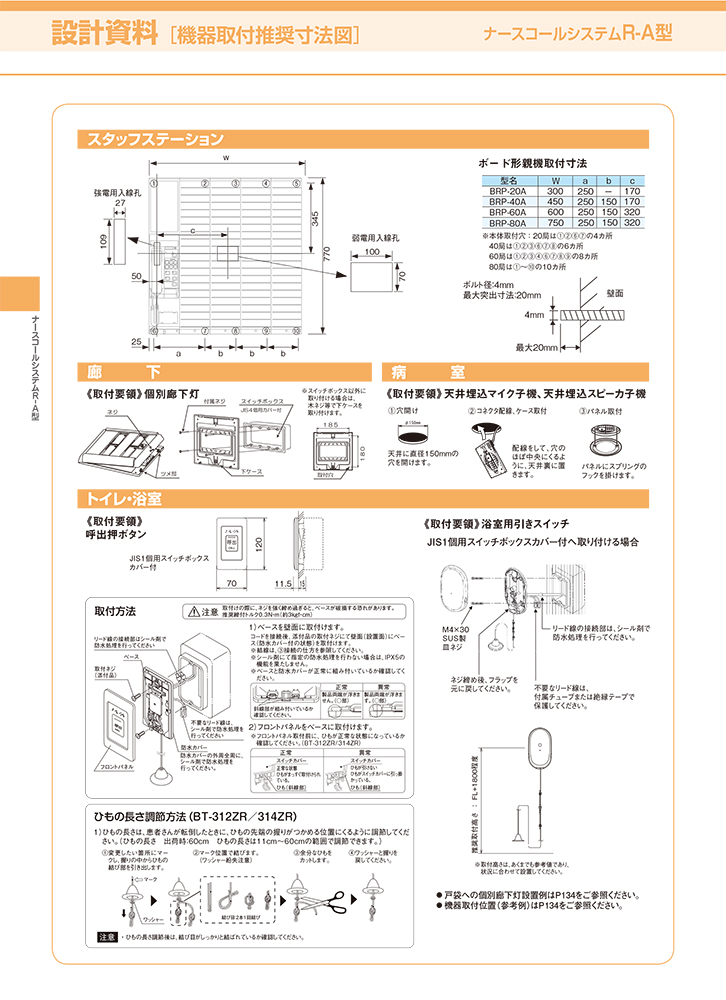

設計資料 [機器取付推奨寸法図]

図面資料
