ナースコールシステム R-A型

ナースコールR-A型
【アナログ式】

万が一の緊急事態や日常の生活介助のためにも

充実した施設内の情報・通信システムが大切です。


呼出に素早く対応。ご利用者ごとの音量調整も可能です

呼出音で「一般呼出・子機の脱落警報」「 緊急呼出(スタッフコール)」を知らせます。


  • 呼出したご利用者が一目でわかります。広角・高輝度LEDを採用した個別呼出灯が点灯します。
  • 緊急回線を設定できます。

ご利用者の状態に合わせて個別に音量を切り替えることができます(個別音量調整5段階)。


  • ユニット設定ができます。
  • ユニットごとに呼出音( メロディー10種類/チャイム音/トレモロ音から選択)を設定できます。

ハンディナースコール(PHS)と連動することができます

施設内どこでも呼出に応答でき、効率的な介護ができます。


PHS同士で通話ができ、介護の動線を短縮することができます。


少人数となる夜間など、スタッフステーションから離れていてもその場ですぐ呼出が受けられます。


リモート副親機に接続可能。

リモート副親機を接続することにより、親機から離れた場所でも呼出に応答できます(着信専用)。

休憩室などでも呼出に応答できます。
ボード形・卓上形とも3台まで接続できます。


半掛けでも自動的にリセットします

ご利用者の状態に合わせて個別に音量を切り替えることができます(個別音量調整5段階)。

休憩室などでも呼出に応答できます。
ボード形・卓上形とも3台まで接続できます。


R-A型はリプレースも簡単です

施工がしやすいので、工事は短期間ででき、経済的です。日程は患者さんや病棟の予定を優先して組みます。


居室単位での工事です。工事中も他の部屋は、通常通りナースコールを使用できます。


ベッドサイドのユニットの交換・取付作業は、ひとつにつき10~15分で完了します(既存のベッドサイド子機の状況により若干異なります)。呼出・通話の確認も、その場で行います。


ご利用者への負担が少ないよう配慮します。ベッド移動は1m程度で大丈夫です。


1ベッド1チャンネル方式、1ルーム1チャンネル方式が選択できます

ご希望に応じてベッド単位とルーム単位の選択ができます。

1ベッド1チャンネル方式


ルーム1チャンネル方式


※配線(本数)が異なりますので、施工前の仕様打ち合わせでご検討、ご決定ください。

ご利用者のプライバシー保護機能を標準搭載したコンパクトな個別廊下灯

ワンタッチのスライド機構で患者さんの名前の表示/非表示ができ、確認も簡単です。1床から6床トイレ付きまでを同一のコンパクトケースに収めましたので、廊下の壁面空間もスッキリと一体感をもたせることができます。


緊急呼出(トイレからの呼出)

トイレから呼出

トイレ呼出ボタンを押します

病室から呼出

  • 廊下では

    代表表示灯が点滅し、
    個別表示灯が点滅


  • 移動中(PHS)では

    緊急呼出音が鳴り、部屋・ベッド番号等を表示


スタッフステーション(親機)では


個別呼出灯が点滅、
緊急呼出音でお知らせ

対応

呼出を確認し、駆けつけます
(システムによっては通話できません)


緊急呼出(スタッフコール)

応援要請の緊急コール

ご利用者から呼出

スタッフが緊急呼出ボタンを押します

ご利用者から呼出

  • 廊下では

    代表表示灯が点滅し、
    個別表示灯が点滅


  • 移動中(PHS)では

    緊急呼出音が鳴り、部屋・ベッド番号等を表示


スタッフステーション(親機)では


個別呼出灯が点滅、
緊急呼出音でお知らせ

対応

通話後、応援に駆けつけます


一般呼出

ご利用者さんからの呼出

呼出ボタンを押します

ご利用者さんからの呼出

  • 廊下では

    代表表示灯が点滅し、
    個別表示灯が点滅


  • 移動中(PHS)では

    緊急呼出音が鳴り、部屋・ベッド番号等を表示


スタッフステーション(親機)では


個別呼出灯が点滅、
緊急呼出音でお知らせ

対応

親機またはPHSで通話し対応します


脱落警報 ※脱落警報機能付子機の場合

子機の脱落

脱落

子機が脱落すると自動的に警報機能が働きます

脱落

  • 廊下では

    代表表示灯が点滅し、
    個別表示灯が点滅


  • 移動中(PHS)では

    一般呼出音が鳴り、部屋・ベッド番号等が表示


スタッフステーション(親機)では


個別呼出灯が点滅、
脱落警報音でお知らせ

対応

すぐに現場に直行します


ダウンロードページへ

スタッフステーション

  • ナースコールボード形親機R-A型60局
    ナースコールボード形親機R-A型60局
    BRP-60A
    その他型名
    BRP-20A/BRP-40A/
    BRP-80A
    • 6Pコンセント
  • ナースコール卓上形親機R-A型80局
    ナースコール卓上形親機R-A型80局
    BRC-80A
    その他型名
    BRC-10A/BRC-20A/
    BRC-40A/BRC-60A
  • 壁掛金具
    HZ-061RA/HZ-021RA/
    HZ-041RA/HZ-081RA

休憩室など

  • リモート副親機(着信専用)
    リモート副親機
    (着信専用)
    BSP-01
  • 外設アラーム(24V)
    外設アラーム(24V)
    IB-503U/24
  • モジュラコンセント
    bbモジュラコンセントb
    BB-201AU

関連製品

  • 夜間切替器卓上形20局
    夜間切替器卓上形20局
    BRN-20C
    その他型名
    BRN-10C/BRN-40C
    夜間切替器下取付形
    BRN-20PT/BRN-40PT/
    BRN-60PT

廊下/居室

  • 個別廊下灯4床室〈トイレ付〉用
    個別廊下灯4床室
    〈トイレ付〉用
    BL-505R-T
  • プライバシーカバー
    プライバシーカバー
    Z-128/3 (1~3床室用)
    Z-128/6(4~6床室用)
その他型名
型名 仕様
BL-501R 1床室用
BL-502R 2床室用
BL-503R 3床室用
BL-504R 4床室用
BL-506R 6床室用
BL-502R-T 1床室〈トイレ付〉用
BL-503R-T 2床室〈トイレ付〉用
BL-504R-T 3床室〈トイレ付〉用
BL-505R-T 4床室〈トイレ付〉用
BL-507R-T 6床室〈トイレ付〉用
  • 露出ボックス
    露出ボックス
    HK-500WZR
  • マスクプレート
    マスクプレート
    HP-503WZR (1~3床室用)
    HP-508WZR (4~8床室用)
  • 代表廊下灯
    代表廊下灯
    BL-673U/8
  • 代表廊下灯(丸形)
    代表廊下灯(丸形)
    BL-113/8
  • 代表廊下灯(台形)
    代表廊下灯(台形)
    BL-641U/8
  • 代表廊下灯(台形)
    代表廊下灯(台形)
    BL-641A/8-HPW
  • 復旧ボタン
    復旧ボタン
    BR-302RAU
  • 復旧ボタン
    復旧ボタン
    BR-302RB-HPW

共用部

  • 呼出押ボタン
    呼出押ボタン
    BT-311ZR
    BT-312ZR(引きひも付)

  • 呼出押ボタン(復旧付)
    呼出押ボタン(復旧付)
    BT-313ZR
    BT-314ZR(引きひも付)

  • 浴室用引きスイッチ
    浴室用引きスイッチ
    BB-721ZR
  • 壁埋込形子機
    壁埋込形子機
    BA-305RAU
  • 天井埋込スピーカ子機
    天井埋込スピーカ子機
    BS-331R
  • 壁埋込形子機
    天井埋込マイク子機
    BM-331R
  • 天井埋込丸形パネル
    天井埋込丸形パネル
    BS-300P
  • 天井埋込マイク子機
    天井埋込マイク子機
    BM-506RA

居室/トイレ/浴室

1ベッド1チャンネル方式(ベッド単位での通話)

  • ハンド形子機
    ハンド形子機
    BA-501A

    4Pプラグ

  • ハンド形子機(握り押ボタン付)
    ハンド形子機
    (握り押ボタン付)
    BA-511A

    4Pプラグ

  • ハンド形子機(カールコード式)
    ハンド形子機
    (カールコード式)
    BA-501A-C
    BA-511A-C

    (握り押ボタン付)
    4Pプラグ

  • 握り押ボタン(カールコード式)
    握り押ボタン
    RB-822A

    2Pプラグ

    RB-823A (脱落警報用)

    3Pプラグ

  • 握り押ボタン
    握り押ボタン
    (カールコード式)
    RB-822A-C

    2Pプラグ

    RB-823A-C(脱落警報用)

    3Pプラグ

  • 壁埋込形子機
    壁埋込形子機
    BA-304RAU

    2Pプラグ

  • ハンド形子機コンセント
    ハンド形子機コンセント
    BB-105BU

    4Pコンセント

  • ハンド形子機コンセント
    ハンド形子機コンセント
    BF-121RAU

    4Pコンセント

  • ハンド形子機コンセント
    ハンド形子機コンセント
    BF-122RAU

    4Pコンセント

  • ハンド形子機コンセント
    ハンド形子機コンセント
    BF-123RAU

    4Pコンセント

  • ケアコールライト
    ケアコールライト
    BA-531

    7Pコンセント

  • ケアコールライトコンセント
    ケアコールライトコンセント
    BF-373RAU

    3P・7Pコンセント

  • インターホン子機
    インターホン子機
    SB-312F
  • 壁埋込形子機
    壁埋込形子機
    BA-303RAU

1ルーム1チャンネル方式(部屋単位での通話)

  • 握り押ボタン
    握り押ボタン
    RB-822A

    2Pプラグ

  • コンセント
    コンセント
    BB-101AU

    2Pコンセント

  • コンセント(保守回路付)
    コンセント(保守回路付)
    BB-107RAU

    2Pコンセント

  • コンセント(マイク付)
    コンセント(マイク付)
    BM-602RAU

    2Pコンセント

  • 天井埋込スピーカ子機
    天井埋込スピーカ子機
    BS-331R
  • コンセント(マイク付)
    天井埋込マイク子機
    BM-331R
  • 天井子機丸形パネル
    天井子機丸形パネル
    BS-300P
  • 天井埋込マイク子機
    天井埋込マイク子機
    BM-506RA

子機・周辺機器

  • ナースコール子機
    ナースコール子機

    患者さんの立場になって研究・開発を行ったナースコール子機のご紹介。

    詳しくはこちら

  • ナースコール子機サポート製品
    ナースコール子機サポート製品

    ナースコール子機をさらに使いやすくサポートする製品のご紹介。

    詳しくはこちら

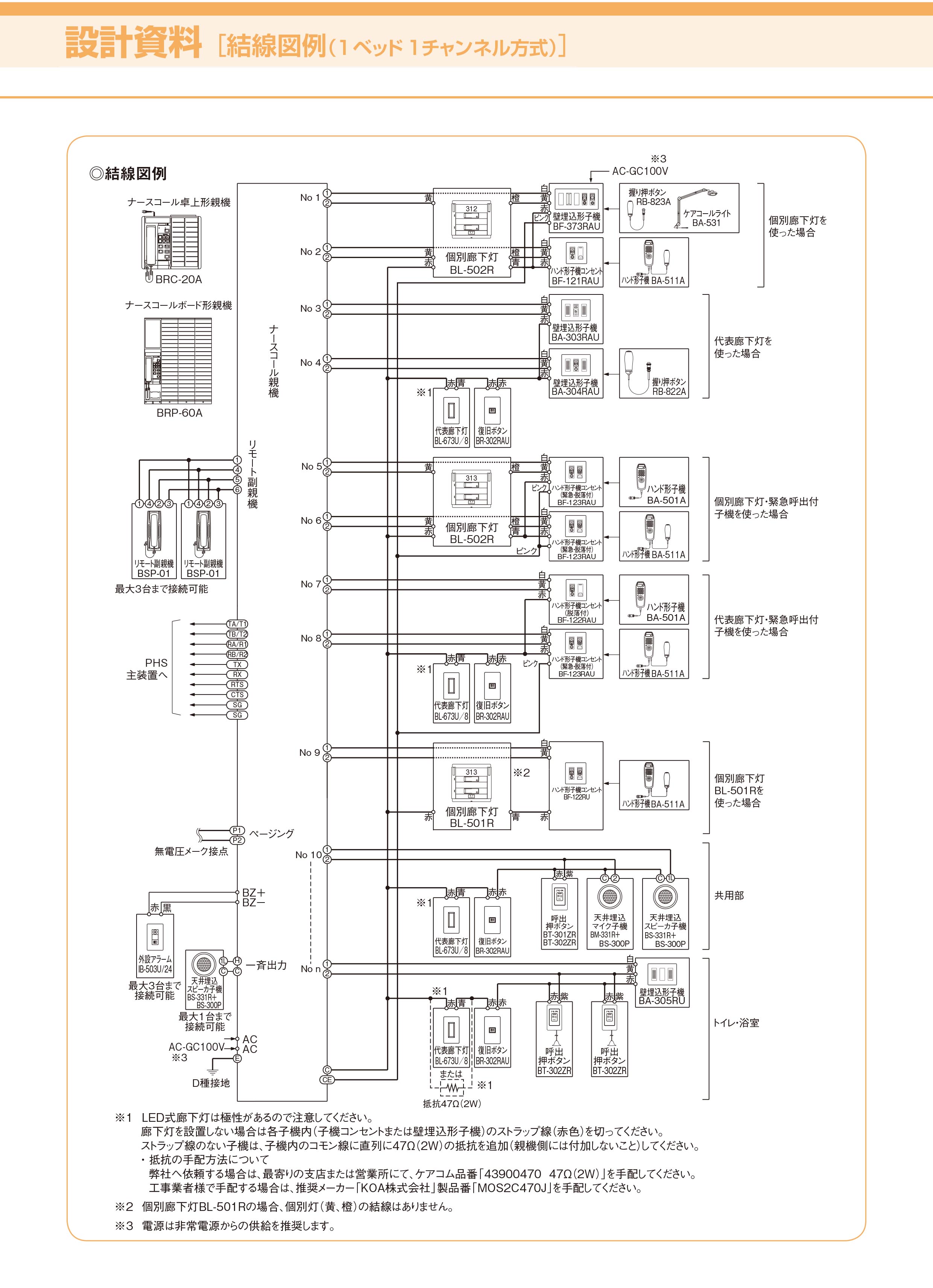

結線図例 [1ベッド1チャンネル方式]

結線図例 [1ベッド1チャンネル方式]

結線図例 [1ルーム1チャンネル方式]

結線図例 [1ルーム1チャンネル方式]

PDFを表示
